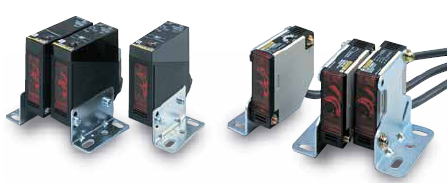

光电传感器
产品简介：
实现小型、长距离、节省电力和节省能源的光电传感器的标准型 ■检测距离/对射型15m、回归反射型4m、扩散反射型1m。 ■独特的防止外部乱光计算方法，变频荧光灯下也能工作。 1、最大限度降低电力消耗和含铅材质的使用。 2、IP67保护构造，防止相互干扰功能， EN规格标准。防油型为IP67f。 3、光轴与机械轴的偏差控制在±2.5°以内，光轴对合更容易。
相关产品报价
详细信息：
检测方式 对射型
 回归反射型
（M.S.R.带反射板）
 扩散反射型
型
项目 号		 NPN输出 E3Z-T61(K)
E3Z-T66
 E3Z-T62
E3Z-T67
 E3Z-T61A
E3Z-T66A		 E3Z-R61/R66 E3Z-R61K E3Z-D61(K)/D66 E3Z-D62(K)/D67
PNP输出 E3Z-T81(K)
E3Z-T86
 E3Z-T82
E3Z-T87
 E3Z-T81A
E3Z-T86A		 E3Z-R81/R86 E3Z-R81K E3Z-D81(K)/D86 E3Z-D82(K)/D87
检测距离 15m 30m 10m 4m 〔100mm〕 ＊ （使用E39-R1S时） 3m 〔100mm〕 ＊ （使用E39-R1时） 3m 〔150mm〕 ＊ （使用E39-R1S时） 2m 〔100mm〕 ＊ （使用E39-R1时） 100mm
（白纸
100×100mm）		 1m
（白纸
300×300mm）
光束直径 ——
标准检测物体 φ12mm以上的不透明物体 φ75mm以上的不透明物体 ——
最小检测物体 ——
应差 —— 检测距离20％以下
指向角 投·受光器：各3～15° 2～10° ——
光源（发光波长）
 红外光二极管
（870nm）
 红色发光二极管(660nm)
 红色发光二极管
（660nm）
 红外光二级管
（860nm）
电源电压 DC12～24V±10％ 波动(p-p)10％以下
消耗电流
 投光器：15mA
受光器：20mA 		30mA以下
控制输出 负载电源电压DC26.4V以下、负载电源电流100mA以下 剩余电压 负载电流10mA不满：1V以下 负载电流10～100mA：2V以下
集电极开路输出（NPN/PNP输出 因型号而异）
入光时ON/遮光时ON 开关切换式
保护电路 电源逆接保护、输出短路保 护电源逆接保护、输出短路保护、相互干扰防止功能、输出逆连接保护
应答时间 动作、复位：各1ms以下
灵敏度调整 单方向旋转钮
照明 受光面照度，白炽灯：3,000lx以下、太阳光：10,000lx以下
周围温度 动作时：-25～+55℃、保存时：-40～+70℃ （不结冰、结露）
周围湿度 动作时：35～85％RH、保存时：35～95％RH （不结冰）
绝缘电阻 20MΩ以上（DC500V兆欧表）
耐电压 AC1,000V 50/60Hz 1min
耐振动（耐久） 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h
耐冲击（耐久） 500m/s2 X、Y、Z各方向 3次
保护构造 IEC规格 IP67 （防油型：IEC规格 IP67 （JEM规格 IP67f 导线、接插件除外））
连接方式 引出线（标准长2m/500mm） /M8接插件式/M8接插件中继式（防油型）
指示灯 动作显示灯（橙色）稳定显示灯（绿色）〔但投光器是电源显示灯（橙色）〕
质量
（捆包 状态）		 导线引出
型2m		 约120g 约65g
接插件式 约30g 约20g
M8接插件
中继式
 约50g 约30g
材质 外壳 聚对苯二甲酸丁二醇酯
透镜部 聚脂合橡胶 甲基丙烯树脂 聚脂合橡胶
附件 使用说明书、 注：回归反射板、安装金属附件另售
注. 防油型号的回归反射型与标准的回归反射型检测距离不同。
＊传感器和反射板之间的距离，请设定在〔 〕数值以上的范围。

E3Z-T□2-G0具有投光停止功能，下表为此功能的额定值/性能。
项目 检测方式
输出·形式		 对射型、NPN输出：E3Z-T62/T67-G0、PNP输出：E3Z-T82/T87-G0
投光停
止功能		 输入 〈NPN型〉 投光OFF：0V短路或1.5V以下（流出电流1mA以下），
投光ON：开放（漏电流0.1mA以下）
〈PNP型〉 投光OFF：+DC （电源插头侧）短路或+DC-1.5V以内（吸收电流3mA以下）， 投光ON：开放（漏电流0.1mA以下）
应答时间 动作·复位：0.5ms以下


　产品规格仅供参考，详细信息请与业务员联系。
