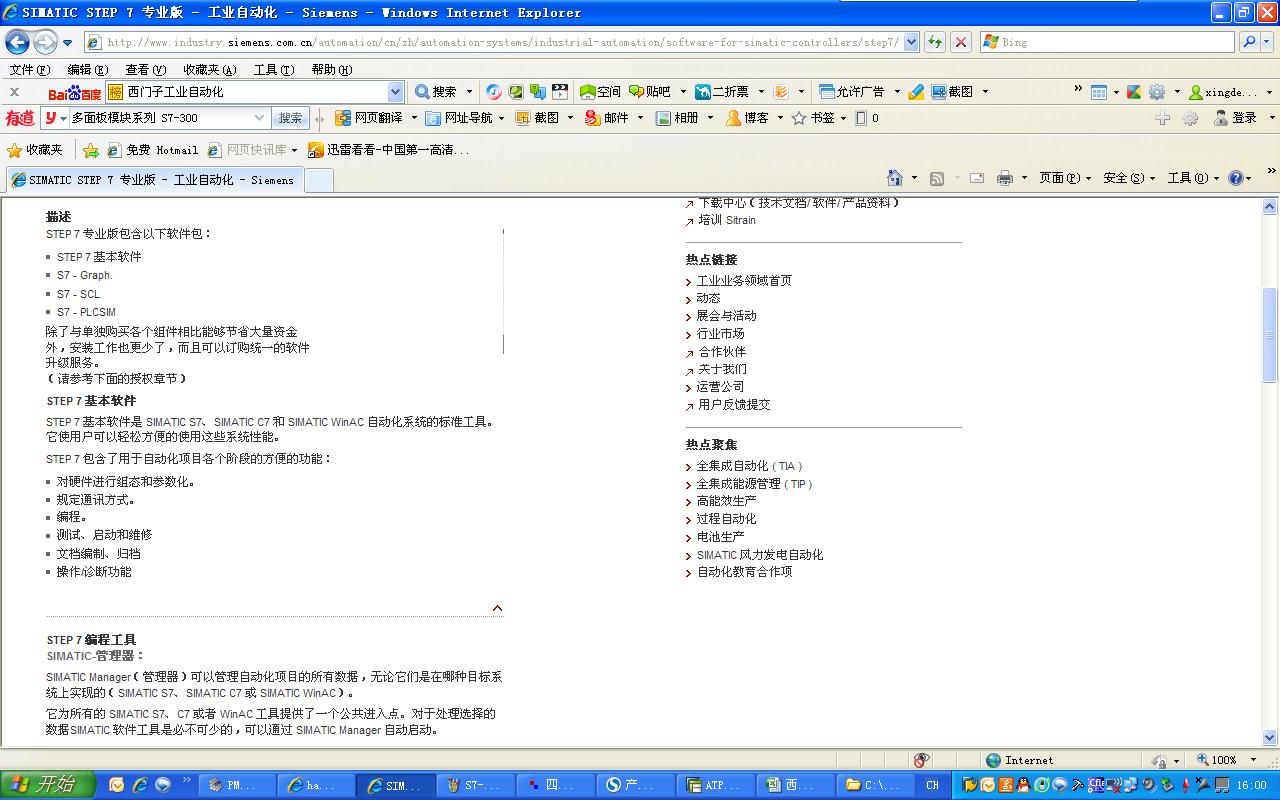

描述

STEP 7 专业版包含以下软件包：

除了与单独购买各个组件相比能够节省大量资金外，安装工作也更少了，而且可以订购统一的软件升级服务。
（请参考下面的授权章节）

STEP 7 基本软件

STEP 7 基本软件是 SIMATIC S7、SIMATIC C7 和 SIMATIC WinAC 自动化系统的标准工具。它使用户可以轻松方便的使用这些系统性能。

STEP 7 包含了用于自动化项目各个阶段的方便的功能：

STEP 7 编程工具

SIMATIC-管理器：

SIMATIC Manager（管理器）可以管理自动化项目的所有数据，无论它们是在哪种目标系统上实现的（SIMATIC S7、SIMATIC C7 或 SIMATIC WinAC）。

它为所有的 SIMATIC S7、C7 或者 WinAC 工具提供了一个公共进入点。对于处理选择的数据SIMATIC 软件工具是必不可少的，可以通过 SIMATIC Manager 自动启动。

符号编辑器：

利用符号编辑器工具，可以管理所有的全局变量（相对于块编程时声明的本地形参）。现有以下功能：

所有软件产品都可以使用此工具时，可以生成符号图。因此所有工具可以自动识别符号参数的变化。

硬件组态：

Hardware Configuration（硬件组态）工具用于对自动化项目中使用的硬件进行组态和参数化。现有以下功能：

• 自动化系统的组态，从电子分类中选择机架，所选的模块会分配给机架上需要的槽。

• 分布式 I/O 的组态与非分布式 I/O 的组态方式相同；还支持通道区组 I/O 模块。

• CPU 参数赋值：
  属性，如重启特性和循环监视，可以设置成菜单驱动，支持多值计算。输入的数据会提交到 CPU 的系统数据块中。

• 模块参数赋值：
  用户可以在输出界面表格中指定模块所有的可调参数。已经不再需要通过 DIP 开关调整了。硬件模块的参数设置在 CPU 加速期间自动出现。因此，修改模块无需等到另一次参数化。

• 功能模块（FM）和通讯处理器（CP）参数赋值：
  这种参数化还会发生在硬件组态期间，方式与其它模块的参数化方式相同。对于这种参数化，为每个 FM 和 CP 提供了硬件模块特有的屏幕表格和规则（包括在 FM/CP 功能包中）。通过只允许在参数赋值屏幕表格中的输入选项，系统可以防止错误输入。

通讯组态

• 组态和显示通讯链接

• 通过 MPI 进行时间驱动的循环数据传输：
  - 选择通讯对象
  – 在表格中输入数据源和数据目的地。生成所有要加载的系统数据
   块（SDB），并把它们完整的传输给所有的 CPU，
  都是自动完成的
  – 所选通讯块用定制的编程
  语言进行参数化（例如用 LAD）。

• 事件驱动的数据传输
  – 定义通讯链接 –
  从集成的功能块库中选择通讯功能块（CFB）。
  - 用定制的编程
  语言对所选通讯功能块进行参数化（例如用 LAD）。

系统诊断

系统诊断可以为用户提供自动化系统的状态概况。该显示可以有两种不同的形式：

• 显示文字信息，可以直接快速输出。

• 在硬件组态显示屏内用像素图形显示，提供以下选项：
  - 显示一般模块信息（例如订购号、版本、名称）
  以及模块状态（例如故障）
  - 显示核心 I/O和 DP 从站的模块故障（例如通道故障）
  - 显示来自诊断缓冲器的报警

对于 CPU，显示其它信息

• 用户程序执行时的故障原因。

• 显示循环间隔（最长、最短和最后一个循环）。

• 显示预留的和空白的存储器。

• MPI 通讯的能力和使用情况

• 显示性能数据（可能输入/输出、标志、计数器、定时器和功能块的数量）

编程语言

可以使用以下的久经验证的编程语言：

用户可以创建符合 DIN EN 6.1131-3 标准的程序。用户友好性的像素图形 LAD 和 FBD 编辑器有以下功能支持程序员：

• 操作简单直观：
  创建梯形图/功能框图具有与 PC 相似的用户友好性，例如可以拖放、剪切和粘贴。

• 预定义复杂功能（如 PID 控制器）的库和用户特有的标准解决方案

指令表（IL）文本编程语言使用户可以创建运行时间和内存地址都经过优化、并且贴近硬件的程序。在创建程序时，程序员可以获得以下用户友好性编辑功能的支持：

• 增量模式和无文字模式的输入选项：用户可以立即检测每次输入的正确性，或者在文本编辑器中仅使用符号创建完整的程序，随后用合适的符号图对它进行翻译。

操作设置

与 STEP 5 相似，STEP 7 编程语言有完备的指令集。这使用户可以简单快速的编程复杂的功能（即不需要丰富的编程知识）。

它提供了以下功能：

此外，它还提高了测试和维修功能，使编程更简单：

• 设置断点（仅 S7-400）

• 强制输入/输出（仅 S7-400）

• 重新布线

• 显示交叉引用

状态功能：

• 直接从编辑器下载和测试功能块

• 同一时间多个功能块的状态

• 搜索功能：
  使用搜索准则（如符号名、操作数）可以快速的找到程序内的具体位置（XRef）。

授权

STEP 7 基本软件是 STEP 7 专业软件包的组成部分，也可以单独提供。已经拥有了 STEP 7 的客户可以通过购买 POWERPACK 升级到 STEP 7 专业版。此升级需要有效的 STEP 7 许可证。还可以提供 STEP 7 专业软件包的软件升级服务。
