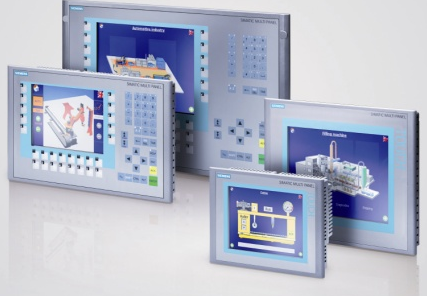

Multi Panels 极其坚固性，也可部署在要求高度防振或防尘的应用场所。 卡片槽保证可以容易地增加SIMATICMulti Panels 的现有的高存储器容量。 全部多功能面板包括所有标准接口以及提供从6到19英寸的显示屏尺寸选择。

Multi Panels 系列170 - SIMATIC MP 177

6英寸Multi Panels 与TFTcolor显示和触摸操作

说明

Multi Panels MP 177代表输入多功能平台类的这个入口。 它基于Windows CE，结合了操作员面板的坚固性和PC的灵活性

应用范围

Multi Panels用于HMI和其他任务，仅限中等复杂程度; 用于PROFIBUS DP网络; 特别适用于狭窄空间情况下机器的直接安装。

优点

设计和功能

在它的功能方面， MP 177相应于TP 177B，但是另外提供装载WinAC MP的可能性－因而具有一个用于可视化和控制任务的紧凑型自动化系统的功能。 保存警报缓冲内容和非易失的WinAC MP数据-没有电池－即使关闭面板同样能够实现。

软件PLC SIMATIC WinAC MP 177的性能范围大致相应于S7-300系统的CPU 313/314的性能范围。 作为完全解决方案，由Multi Panels 和WinAC MP选项组成，这个系统也可作为更小的SIMATIC C7控制系统的替换产品

技术数据

多功能面板系列 270 － SIMATIC MP 277

具有 TFT 彩色显示屏和触摸式操作或薄膜键盘的 8 英寸或 10 英寸多功能面板

概述

针对较高性能范围的 HMI 任务，270 系列提供了触摸式面板和操作员面板，每个面板具有 8 英寸或 10 英寸显示屏。

基于 Windows CE 的设备可以提供 6 MB 的应用程序内存和具有 VGA 分辨率的高对比度 TFT 显示屏。

这些设备符合要求更为严格的应用规范，提供了大量界面、使用脚本和归档文件的选项以及一般来说更大的数量结构。

非易失性警报缓冲区和 16 个可在线切换的语言是该性能等级的其它属性。

所有 MP 277 设备种类都可用作 Software PLC WinAC MP 的平台。Software PLC SIMATIC WinAC MP 277 的功能对应于 S7-300 系统的 CPU 315。

作为结合多功能面板和 WinAC MP 选项的成套解决方案，该系统自身还可以作为更大型 SIMATIC C7 控制系统的替代系统。

多功能面板系列 370 － SIMATIC MP 377

具有 TFT 彩色显示屏和触摸式操作功能的 12、15 和 19 英寸多功能面板和具有薄膜键盘的 12 英寸设备

描述

针对较高级性能范围的 HMI 任务，370 系列提供了三个具有触摸显示屏操作功能的设备和一个具有薄膜键盘的型号。基于 Windows CE 的设备可以提供 12 MB 的应用程序内存和具有 800 x 600 到 1280 x 1024 像素分辨率的高对比度 TFT 显示屏。

对于使用 WinCC flexible 选件的操作，还提供 12 MB 的辅助内存。所有设备都具有不需电池的非易失性警报缓冲区和其他非易失性存储器，可用于存储软件 PLC 数据。

I这些设备符合要求更为严格的应用规范，提供了大量界面、使用脚本和归档文件的选项以及一般来说更大的数量结构。16 个可在线切换的语言是该性能等级的其他属性。除了 WinCC flexible Runtime，我们还提供 Microsoft Media Player、针对掌上电脑的 Microsoft Internet Explorer 和 Microsoft Viewer（Word、Excel 和 PDF）。

所有 MP 377 型号都可用作软件 PLC WinAC MP 的平台。软件 PLC SIMATIC WinAC MP 377 可以提供与 S7-300 系统的 CPU 317 相似的性能等级。作为结合多功能面板和 WinAC MP 选项的完整解决方案，该系统在提供最高性能的同时还可实现价格节省。
